皆さんこんにちは。
愛媛県西条市を拠点に、四国を中心に発電所や変電所での電気工事を手掛けている株式会社村上電気工業所です。
電気工事の勉強やDIYをしている時に、「電線とケーブルって具体的に何が違うの？」「どっちを使えばいいか分からない」と迷うことはありませんか？見た目はよく似ていますが、実はその構造や耐久性には明確な違いがあり、間違った使い方をすると事故につながることもある重要なポイントです。
この記事では、電線とケーブルの見分け方の基本から、プロの現場で実践されている種類ごとの使い分けルール、知っておきたい記号の意味までを初心者にも分かりやすく解説します。
これから電気工事士の資格取得を目指す方や、現場知識を深めたい未経験者の方は、ぜひ参考にしてみてください。
■一番の違いは「皮」の枚数
電線とケーブルの違いを一言で説明するなら、電気を通す金属を覆っている「皮」が何重になっているかです。実は、電気工事の現場でもこの定義（ルール）をもとに、使う場所や目的を明確に使い分けています。まずはその構造の基礎から見ていきましょう。
・構造と見た目の区別

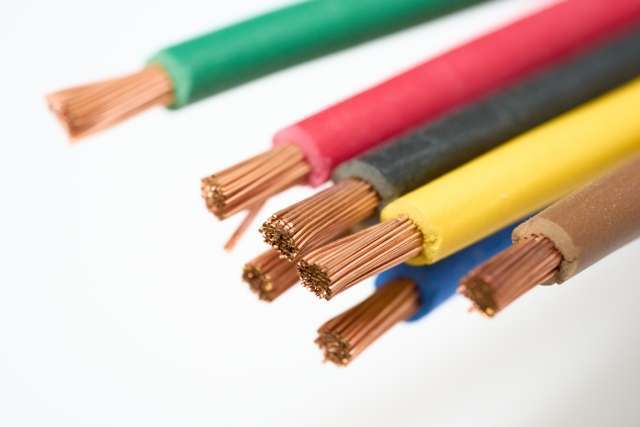

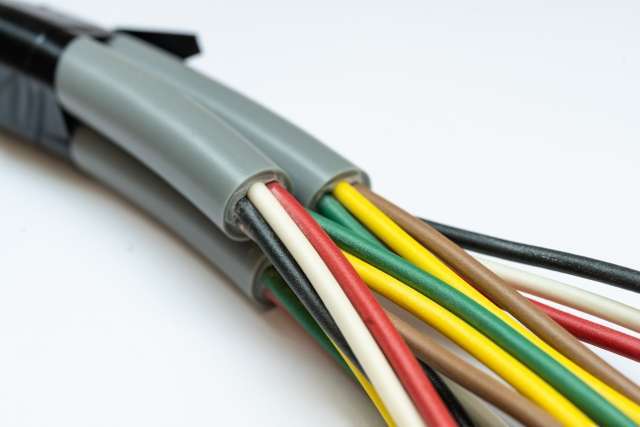

まず、電気の通り道となる「導体（主に銅線）」を、ビニルやゴムなどの「絶縁体」で一本ずつ包んだものが『絶縁電線』です。これに対して、その電線を一本、あるいは複数まとめて、さらに「シース（外装）」という丈夫な皮で覆って保護したものが『ケーブル』になります。
分かりやすい例でいうと、絶縁電線が「個包装のお菓子」だとすれば、ケーブルはそれらがさらに丈夫な箱や袋に詰められた「ギフトセット」のような構造です。ケーブルは外側がシースによって二重に守られているため、衝撃や摩擦に対する強度が格段に高く、より厳しい環境でも安全に電気を送ることができます。
・「配線」との言葉の違い
現場ではよく「配線」という言葉も飛び交いますが、これは電線やケーブルのような「モノ」の名前ではありません。それらの資材を使って、分電盤からコンセントや照明器具まで電気の通り道をつなぐ「作業」や、つながれた「状態」のことを指します。
つまり「配線工事」とは、建物内で安全に電気が使えるようにルートを作る工程全体の名称です。プロの電気工事士は、その配線ルートが壁の中（屋内）なのか、雨風にさらされる屋外なのかによって、適切な資材として電線かケーブルかを選定し、確実に接続する技術を持っています。
■現場での種類と見分け方
実際の工事現場には、扱う電圧や環境に合わせて数多くの電線やケーブルが存在します。一見するとどれも同じように見えますが、プロの電気工事士はそれぞれの特性を理解し、現場ごとに最適なものを選び抜いています。ここでは、仕事をする上で必ず出会う代表的な種類とその見分け方を見ていきましょう。
・よく使われる代表的な種類
住宅のコンセントや照明の屋内配線で最もポピュラーなのが、平らな形をした「VVFケーブル」です。灰色のビニルシースの中に、絶縁体で覆われた芯線が2本や3本入っています。

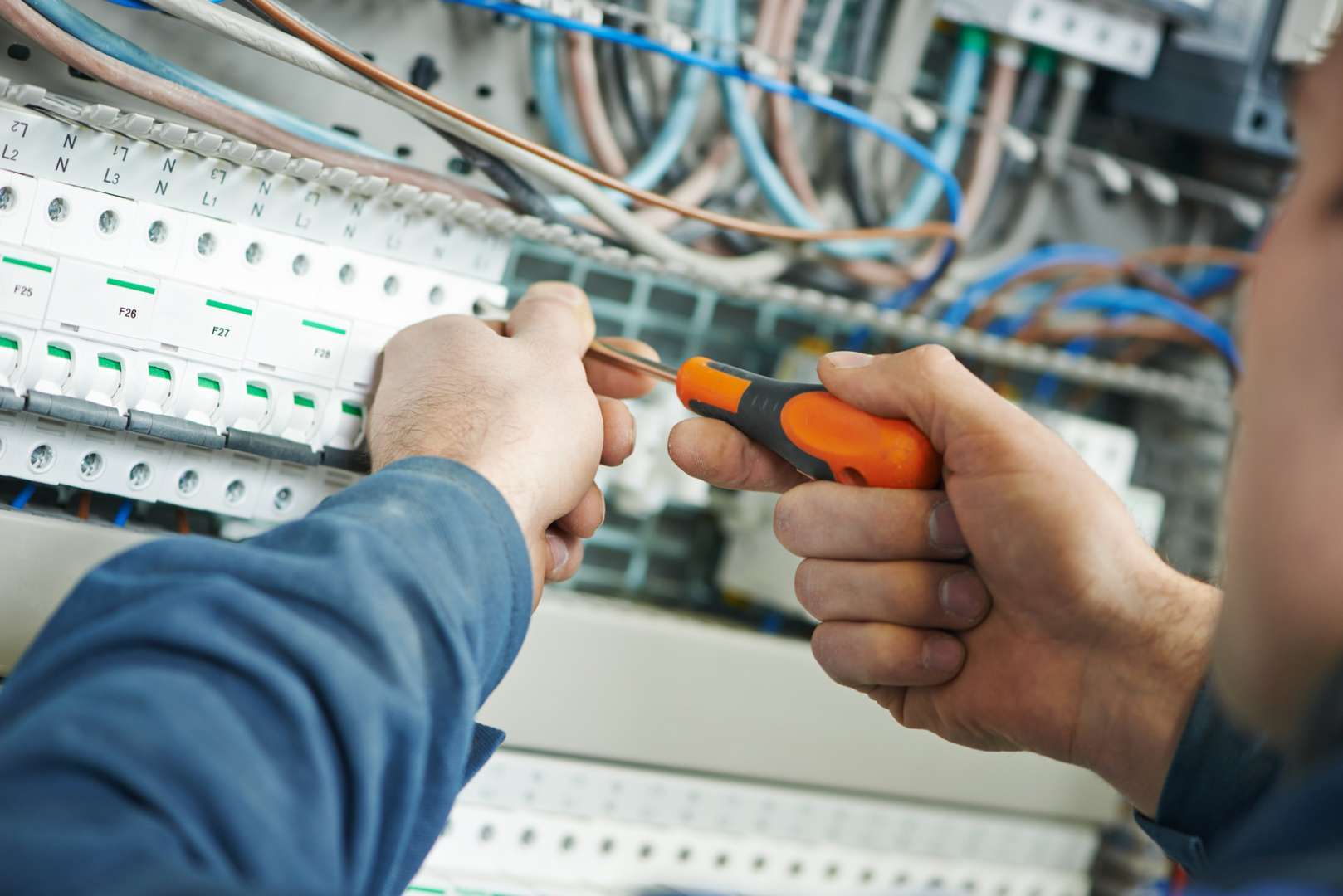

一方、分電盤の中の細かい配線や、金属管などで保護して使う場合に用いられるのが「IV線」です。これはシースを持たない絶縁電線です。さらに、当社が得意とする工場や発電所などのインフラ現場では、より熱に強く、大きな電流（電力）に対応できる「CVケーブル（架橋ポリエチレン絶縁ビニルシースケーブル）」が主役として活躍します。
・記号で見分けるポイント
ケーブルの表面には、アルファベットの記号が印字されており、これが材質や性能を見分ける名札の役割を果たしています。基本のルールとして、「V」はビニル、「C」は架橋ポリエチレン、「E」はポリエチレンを表します。
例えば「CV」なら、内側の絶縁体に熱に強い架橋ポリエチレン（C）、外側のシースに一般的なビニル（V）を使っていることを意味します。この記号を正しく読み解くことで、そのケーブルが「どれくらいの熱に耐えられるか（耐熱性）」や「屋外で使えるか（耐候性）」を瞬時に判断することができます。
■使う場所や太さのルール
電線やケーブルは、どこにでも好きなものを使っていいわけではありません。電気設備技術基準などの法令（法律）によって、使用場所や目的に応じた厳しいルールが定められています。もし不適切なものを選んでしまうと、漏電による火災や感電といった重大な事故につながる恐れがあります。ここではプロとして知っておくべき選定の基準を解説します。
・屋内と屋外での使い分け
例えば、IV線のような「絶縁電線」は、紫外線や雨風に弱いため、そのまま屋外の配線として使うことは原則として禁止されています。もし屋外で使う場合は、必ず金属管や合成樹脂管（パイプ）の中に通して保護しなければなりません。
一方で、丈夫な外装（シース）を持つ「ケーブル」の多くは、屋外での露出配線が認められています。特に直射日光が当たる場所や、湿気が多い場所では、耐久性や耐候性に優れた専用の製品を選ぶことが、設備を長く安全に稼働させるための鉄則です。
・電流に合わせた太さ選び
電線には、安全に流せる電気の量（許容電流）が決まっています。これを水道のホースに例えると、細いホースに大量の水を無理やり流そうとすると破裂してしまうように、細い電線に大きな電流を流すと、異常な発熱を起こして被覆が溶け、最悪の場合は出火します。
そのため、エアコンや工場の大型機械など、消費電力が大きい機器を使う回路には、それに見合った「太さ（断面積）」の電線を選定する必要があります。現場では「2ミリ」や「5.5スケ（sq）」といった単位で太さを確認し、余裕を持った設計を行うことが求められます。
■安全を守るための知識と技術
電気工事のプロとして最も優先すべきは、工事の品質と作業の「安全性」です。正しい知識を持たずに電線やケーブルを扱うことは、設備の故障だけでなく、人命に関わる重大なリスクを伴います。だからこそ私たちは、素材の特性から法律のルールまでを深く理解し、常に慎重な作業を心がけています。
・間違いが招く事故リスク
もし用途に適さないケーブルを使って施工してしまった場合、どのようなことが起こるでしょうか。例えば、許容電流を超えて使い続けると、熱によって被覆が溶け出し、電線同士が接触してショート（短絡）したり、最悪の場合は火災が発生したりします。
また、経年劣化によって絶縁体が傷つくと、そこから電気が漏れ出し、触れた人が感電する恐れもあります。こうした事故を未然に防ぐためには、新設工事での正しい選定はもちろん、稼働後の定期的なメンテナンスや点検によるチェックが欠かせません。
・現場でスキルを磨くには
こうした専門的な知識は、本や講習で学ぶだけでは不十分です。実際の現場で「なぜここでこのケーブルを使うのか」を先輩職人から学び、経験を積み重ねることで初めて生きた技術となります。
これから電気工事士を目指す方は、まずは「第二種電気工事士」などの国家資格の取得を目指しながら、未経験者の教育に熱心な会社でキャリアをスタートさせるのが良いでしょう。確かな技術力は、あなた自身の身を守り、そしてお客様の安全な生活を守る一生の財産になります。
■まとめ
電線とケーブルの決定的な違いは、導体を守る外装（シース）の有無にあります。
屋内配線で多用されるVVFや、インフラ現場で活躍するCVケーブルなど、種類は多岐にわたります。これらを設置環境や許容電流のルールに従って正しく使い分けることは、漏電や火災といった事故を防ぎ、設備の安全を守るために不可欠なスキルです。
プロの電気工事士として活躍するには、こうした専門知識と、現場での実践経験の両輪が欠かせません。まずは資格取得で基礎を固め、正しい技術を身につけていきましょう。
