皆さんこんにちは。
愛媛県西条市を拠点に、四国を中心に発電所や変電所での電気工事を手掛けている株式会社村上電気工業所です。
受変電設備とキュービクルってどう違うの？」「点検や耐用年数はどのくらい考えればいいの？」このような疑問をお持ちの方も多いのではないでしょうか？この二つの用語の関係性を正しく理解し、設置のメリットや適切な維持管理の方法を知ることが、電力供給の安定とコスト削減につながります。
そこで今回は、受変電設備とキュービクルの違いを明確にした上で、採用のメリット、開放型との違い、そして管理に必要な点検や耐用年数までを徹底解説します。施設の管理者様や、電気設備の知識を整理したい技術者は、ぜひ参考にしてください。
■受変電設備とキュービクルの関係
「受変電設備」と「キュービクル」は、工場やビルなどの施設で電気を使う上で欠かせない設備ですが、この二つの違いを明確に理解しているでしょうか。この二つがどのような役割と関係を持っているのかを分かりやすく解説します。
・それぞれの設備の役割
受変電設備は、一言で言えば「電力会社から送られてきた高圧の電気を、施設内で使える低圧の電圧に変換し、分配する全体の装置」を指します。送られてきた電力を受電し、変圧器（トランス）で電圧を下げ、各電気設備へ供給するまでの機能をすべて担っています。この受変電設備がなければ、工場や大規模な建物は電気を使うことができません。

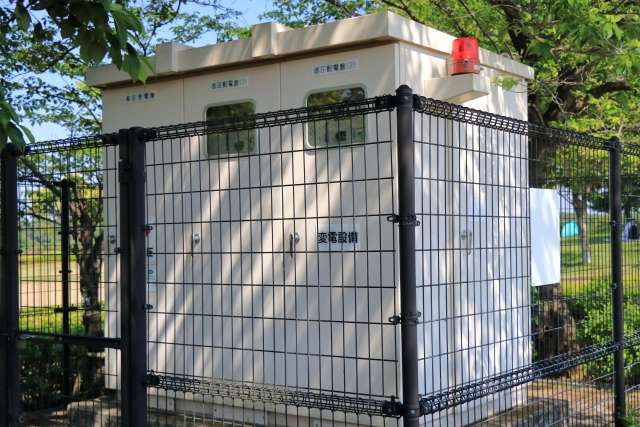

一方、キュービクルは、この受変電設備を構成する機器一式を、金属製の箱に収納した装置の「種類・構造」を指します。つまり、キュービクルは受変電設備という大きな設備のなかの一形態であり、安全かつコンパクトに設置するために採用される箱型の装置なのです。
・開放型との違い
受変電設備には、大きく分けて二つの種類があります。一つはキュービクル式（閉鎖型）で、もう一つが「開放型」です。開放型は、変圧器や遮断器などの機器が、金属製の箱などに収められず、施設内の部屋や区画に露出した状態で設置されている構造です。かつては大規模な工場などで多く見られましたが、充電部がむき出しのため、感電や故障のリスクが高く、広いスペースも必要となります。
これに対し、キュービクルは金属製の箱型に全ての機器を収納しているため、安全性が非常に高く、設置スペースもコンパクトで済むことから、現在ではオフィスビルや商業施設などの施設内で主流となっています。
■キュービクル採用のメリット
現在、受変電設備を設置する際にキュービクルが主流となっているのは、開放型にはない多くのメリットがあるためです。特に工場やオフィスビルなどの施設を管理される方にとって、キュービクルを採用するメリットは、安全性の向上とコスト削減に直結します。
・安全性の向上と省スペース

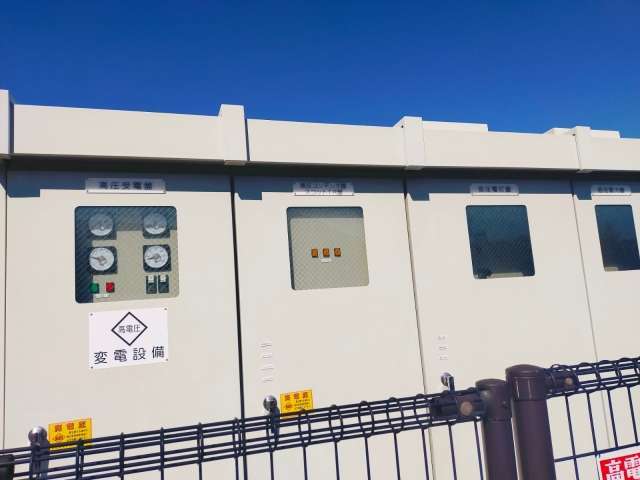

キュービクルは、受変電設備の主要な機器（変圧器、遮断器など）を全て金属製の箱型に収納した装置です。これにより、充電部が外部に露出することがないため、人の手が触れてしまうことによる感電や、動物の侵入による故障の発生リスクを大幅に減らし、安全性を向上させることができます。

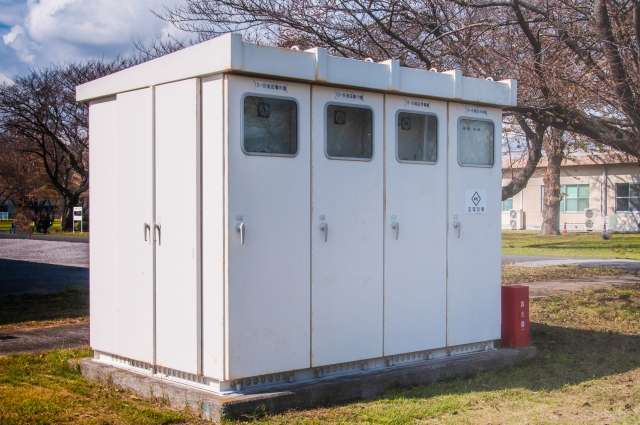

また、開放型の設備に比べて、設置スペースを大幅に削減できるメリットがあります。キュービクルはコンパクトな構造をしているため、施設内の限られたスペースへの設置や、屋外への設置も可能です。これは、特に商業施設や小規模な事業所にとって、土地の有効活用という点で非常に重要です。
・電気料金の節約効果
キュービクルは、高圧で電力会社と契約し、受電するための装置です。一般的に、低圧で電気の供給を受ける一般家庭や小規模な店舗と比較して、高圧で契約する大規模な工場やビルは、電力単価が安くなります。
キュービクルを設置することは、この高圧契約を行うための必須条件の一つです。これにより、電力を大量に消費する施設では、電気料金を大きく削減できるメリットがあります。受変電設備の導入コストはかかりますが、長期的な運用を考えると、電気代の節約効果は非常に大きいと言えます。また、キュービクル内の変圧器を高効率なものに交換することで、さらなるコスト削減と省エネに対応することも可能です。
■設備の点検と維持管理
キュービクル式の受変電設備は安全性とコンパクトさに優れていますが、故障や事故を未然に防ぎ、安定した電力供給を続けるためには、適切な点検とメンテナンスが必要不可欠です。電気設備の管理における重要な項目について解説します。
・点検の重要性とタイミング
受変電設備は「自家用電気工作物」に分類され、電気事業法により安全のための保安点検が義務付けられています。この点検には、感電や火災、波及事故といったトラブルを未然に防ぐという極めて重要な役割があります。

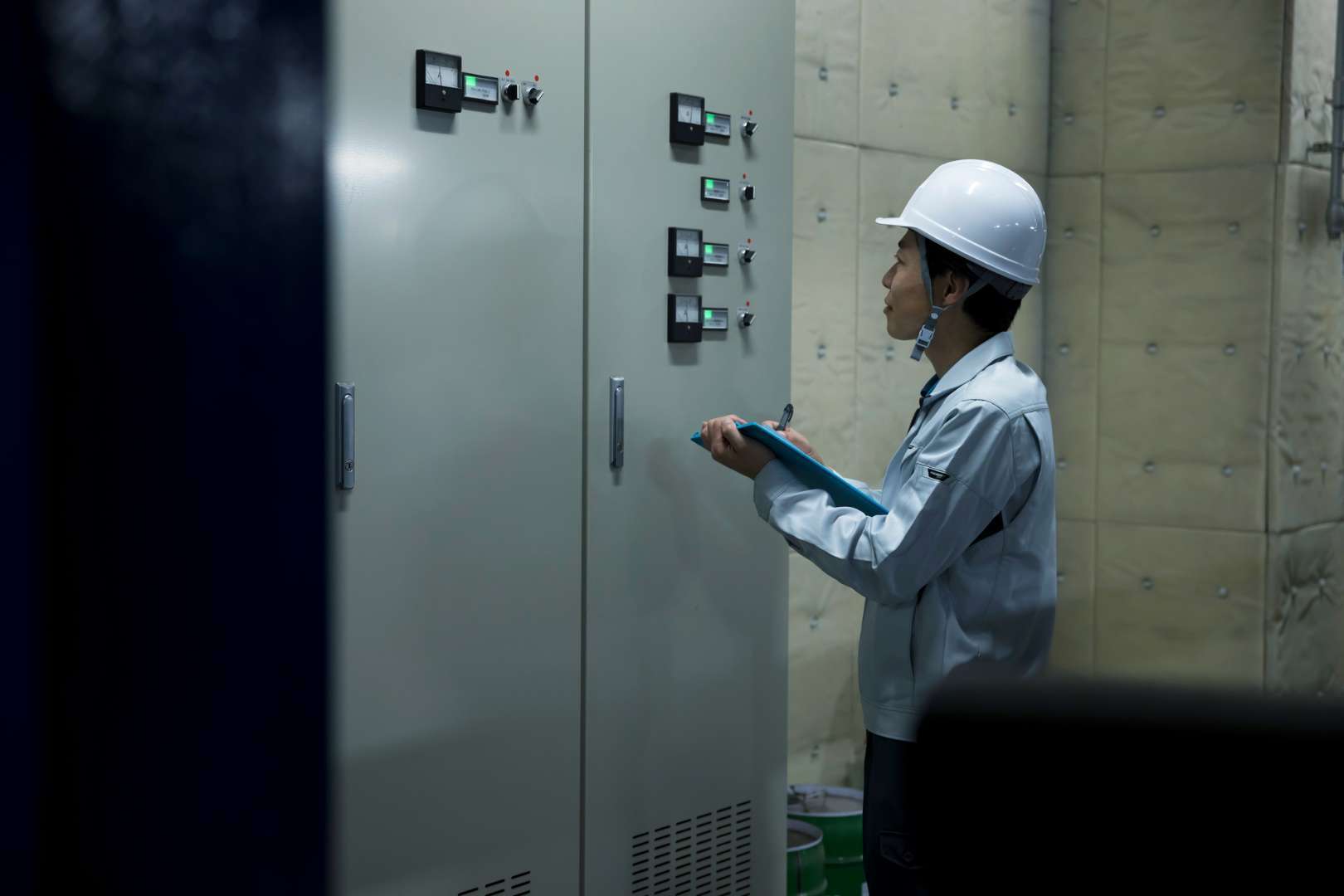

点検は、電気主任技術者などの専門の技術者によって、定期的に実施されます。月次点検（毎月）、年次点検（年1回、停電を伴う精密点検）があり、設備の機器の劣化状況や絶縁状態などを細かくチェックします。特に年次点検は、設備全体を詳細に検査し、故障の発生リスクを判断するための必須の作業です。適切なタイミングで点検を行い、電力供給の安定性を確保することが重要です。
・メーカーと耐用年数
受変電設備は、変圧器、遮断器、開閉器など、多くの機器で構成されています。これらの機器にはそれぞれ設計上の耐用年数があり、一般的な目安は15年から20年程度とされています。耐用年数を超えて運用を続けると、故障のリスクが格段に高まり、修理や交換のコストが余計にかかってしまう可能性が高まります。
そのため、点検結果に基づき、メーカーが推奨する交換時期や耐用年数を考慮しながら、計画的な更新工事の計画を立てることが必要です。古い設備を高効率な新しい機器に交換することで、電気料金の削減や安全性の向上というメリットも同時に得ることができます。長期的な管理視点で、設備のメンテナンスと更新を判断することが求められます。
■まとめ
本記事では、「受変電設備 キュービクル 違い」というテーマを中心に、その役割から維持管理の重要性までを解説しました。受変電設備とは、高圧の電気を施設内で使える低圧に変換し、分配する全体の装置を指します。一方、キュービクルは、この受変電設備の機器一式を金属製の箱型に収納した構造（閉鎖型）であり、安全でコンパクトな設置を可能にする種類の一つです。
キュービクルを採用する最大のメリットは、感電リスクを防ぐ安全性の向上と、高圧契約による電気料金の節約効果です。しかし、これらのメリットを長期的に維持するためには、電気事業法に基づいた定期的な点検（年次点検など）が義務付けられます。耐用年数（目安15〜20年）を超えた設備は故障や事故のリスクが高まるため、計画的な更新工事が必要です。お客様の電力供給の安定と安全確保のため、専門的な知識を持つプロにご相談いただくことを推奨いたします。
■村上電気工業所では電気工事士を募集しています！
株式会社村上電気工業所は、愛媛県西条市を拠点に、四国全域で発電所や変電所の工事、そして本記事で解説した受変電設備の点検やメンテナンスまで幅広く電気工事を手掛けています。創業40年以上の実績で、地域の電力供給と安全な生活環境を支えてきました。
私たちが扱う受変電設備やキュービクルは、ビルや工場といった施設の安定****運用に不可欠な装置です。当社では、大規模施設から一般住宅まで、多様な現場で培った高い技術力が強みです。現在、株式会社村上電気工業所では、新たな電気工事士を募集しています。
未経験から専門的な知識と技術を身につけたい方、インフラを支える重要な役割に挑戦したい方を歓迎します。
当社では、未経験から電気工事士として成長できる教育体制が充実しています。特に、第一種電気工事士や電気主任技術者など、受変電設備の工事や管理に必須の資格取得を強力に支援します。また、土日祝休みや残業の少ない勤務体制により、私生活も大切にしながら、長く安定して働ける環境を提供しています。
社会貢献度が高く、専門分野で自身の成長を実感できる環境で、私たちと一緒に電気工事のプロを目指しませんか？興味のある方は、まず職場見学やお問い合わせからお気軽にご連絡ください。
