「動力盤と分電盤って、具体的に何が違うんだろう？」「図面でどう見分ければいいのか分からない」このような疑問をお持ちの方も多いのではないでしょうか？どちらも電気を配るための重要な設備ですが、供給する電圧や「電気を使う対象（負荷）」の違いを正しく整理しておかないと、現場での思わぬミスやトラブルに繋がりかねません。
この記事では、動力盤と分電盤の決定的な違いから、内部の構造、図面記号の見分け方、さらには間違いやすい動力制御盤との違いまでを分かりやすく解説します。
電気工事の現場に入りたての方や工場の設備担当者はもちろん、設計や施工管理の知識を深めたい方も、ぜひ参考にしてみてください。

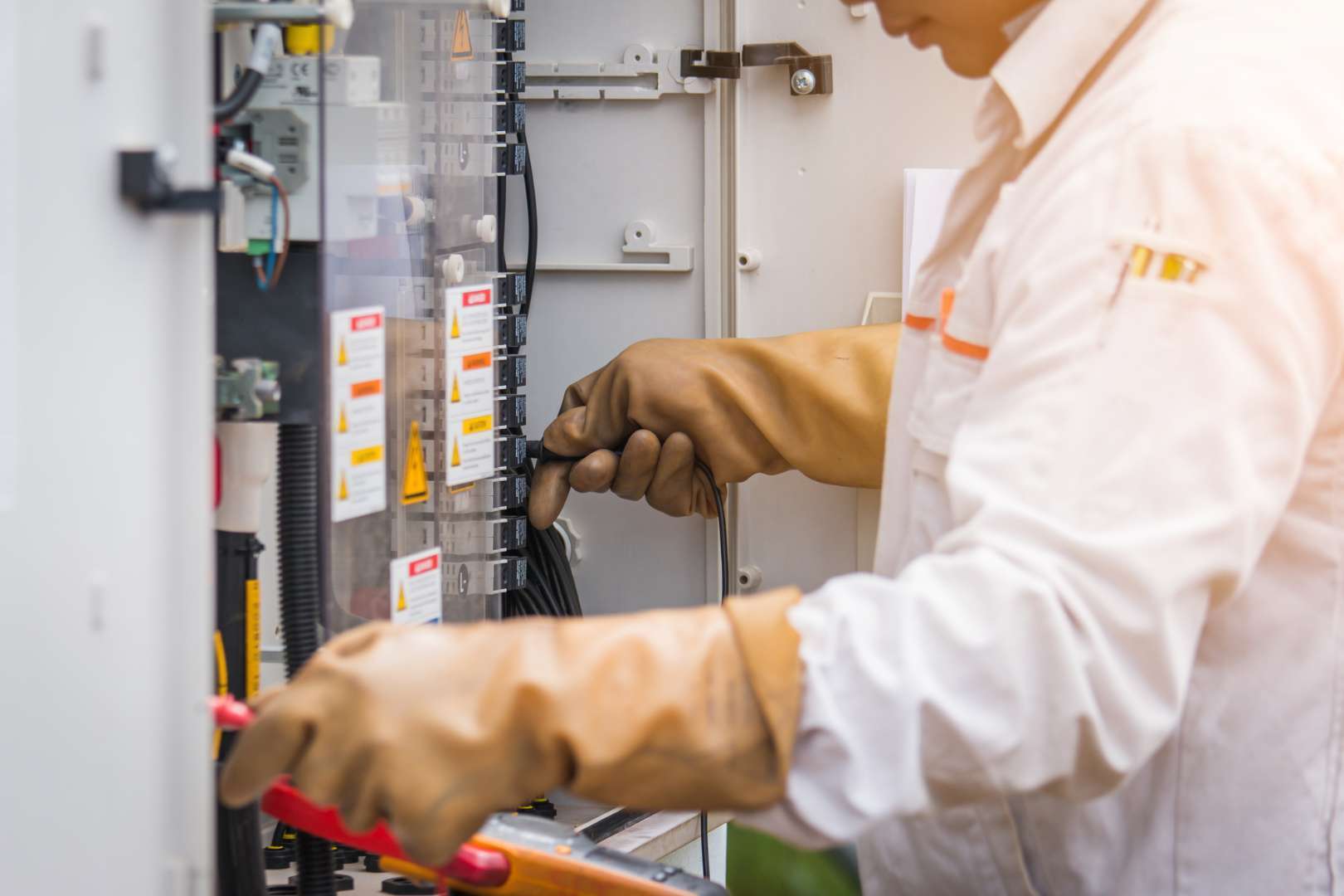

■分電盤が果たす役割
建物内で電気を安全に使うために欠かせないのが分電盤です。一般的に、配電盤から送られてきた電気を私たちが使いやすい電圧に整え、建物内の各部屋や設備へ適切に分配する役割を担っています。もし分電盤がなければ、一度に多くの電化製品を使った際に配線に大きな負担がかかり、火災などの危険が生じる可能性があります。電気設備の心臓部として、常に全体の安全性を守っています。

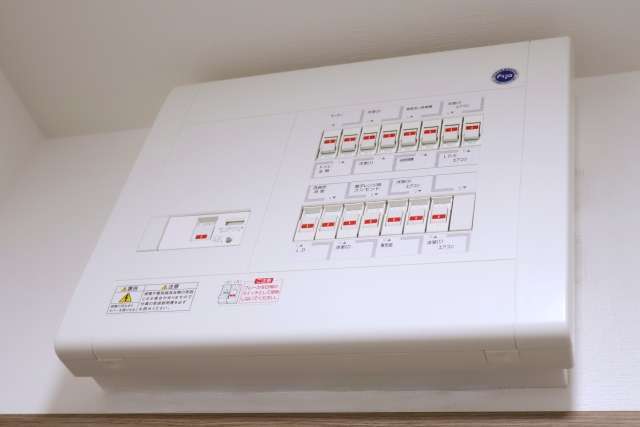

・照明やコンセントへの供給
分電盤の主な仕事は、照明や壁にあるコンセントへ電気を供給することです。これを専門用語で「電灯回路」と呼びますが、要するに私たちの身の回りにある家電や明かりを動かすためのルートです。オフィスや住宅にあるパソコン、テレビ、冷蔵庫などは、すべてこの分電盤を通して電気を受け取っています。
内部には「主幹ブレーカー」という大元のスイッチと、それぞれの部屋や機器に繋がる「分岐ブレーカー」という小さなスイッチが並んでいます。もし特定の部屋で電気を使いすぎたり、機器が故障したりしても、その回路のブレーカーだけが自動で落ちて電気を遮断する仕組みになっています。これにより、建物全体が停電する事態を防ぎ、安全かつ効率的な管理が可能になります。
また、現場でよく比較される「動力盤」との大きな違いは、扱う電気の性質です。分電盤は主に100Vや200Vの比較的小さな電力を扱うシステムとして設計されています。工場や商業施設などの大規模な施設では、設置場所や用途に合わせて複数の分電盤が設置され、私たちの生活に不可欠な電力供給を支えています。
■動力盤の仕組みと構造
動力盤は、工場の機械やビルの大型エアコンを動かすための専門的な設備です。大きなパワーを必要とする「三相200V」という電気を安全に供給するために設計されています。分電盤とは電圧や扱う電流の大きさが異なるため、建物内でも設置場所や中身の構造がより頑丈に作られているのが一般的です。建物全体の電力バランスを崩さないよう、効率的な配線が求められる現場の要と言えます。

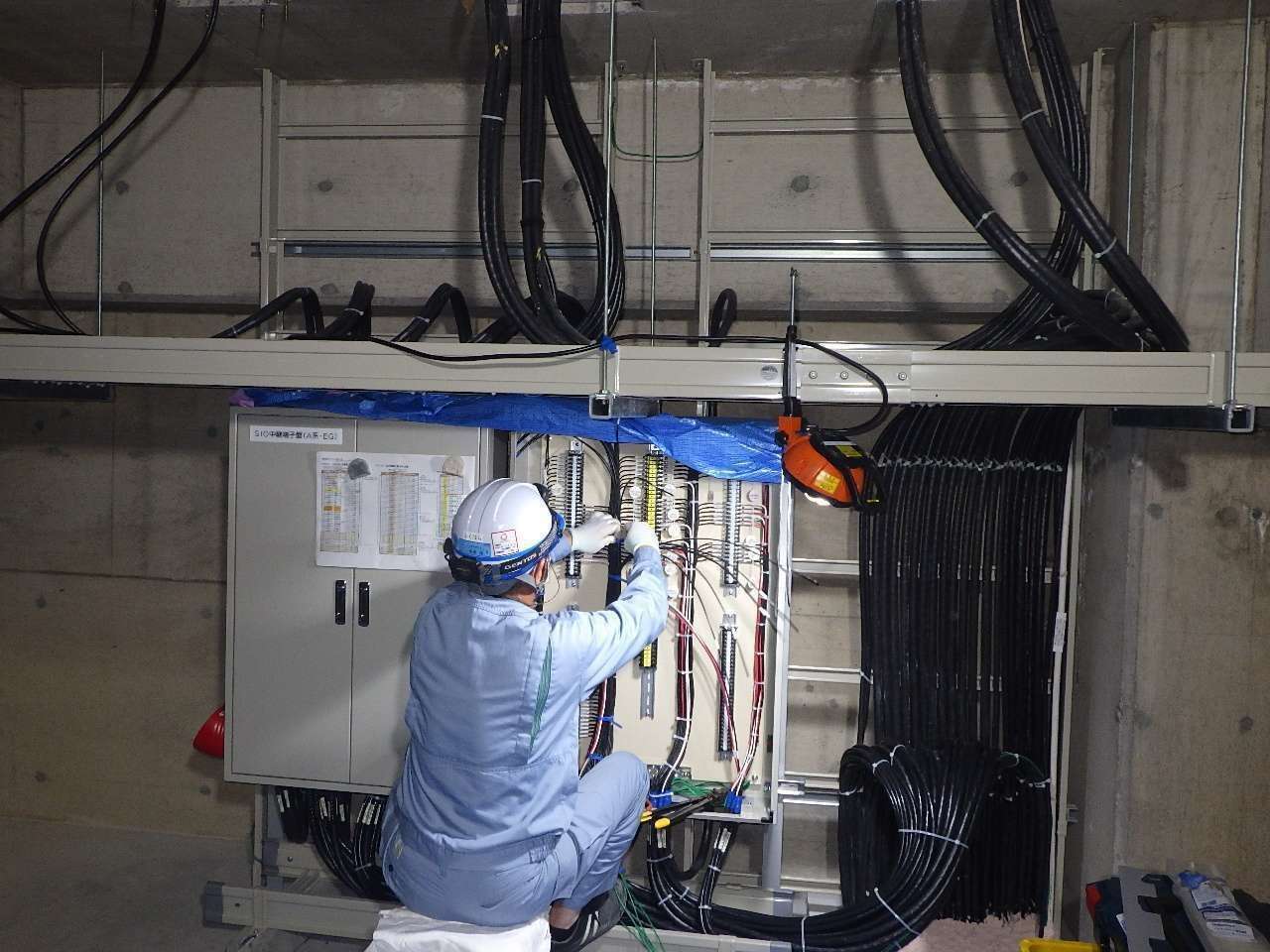

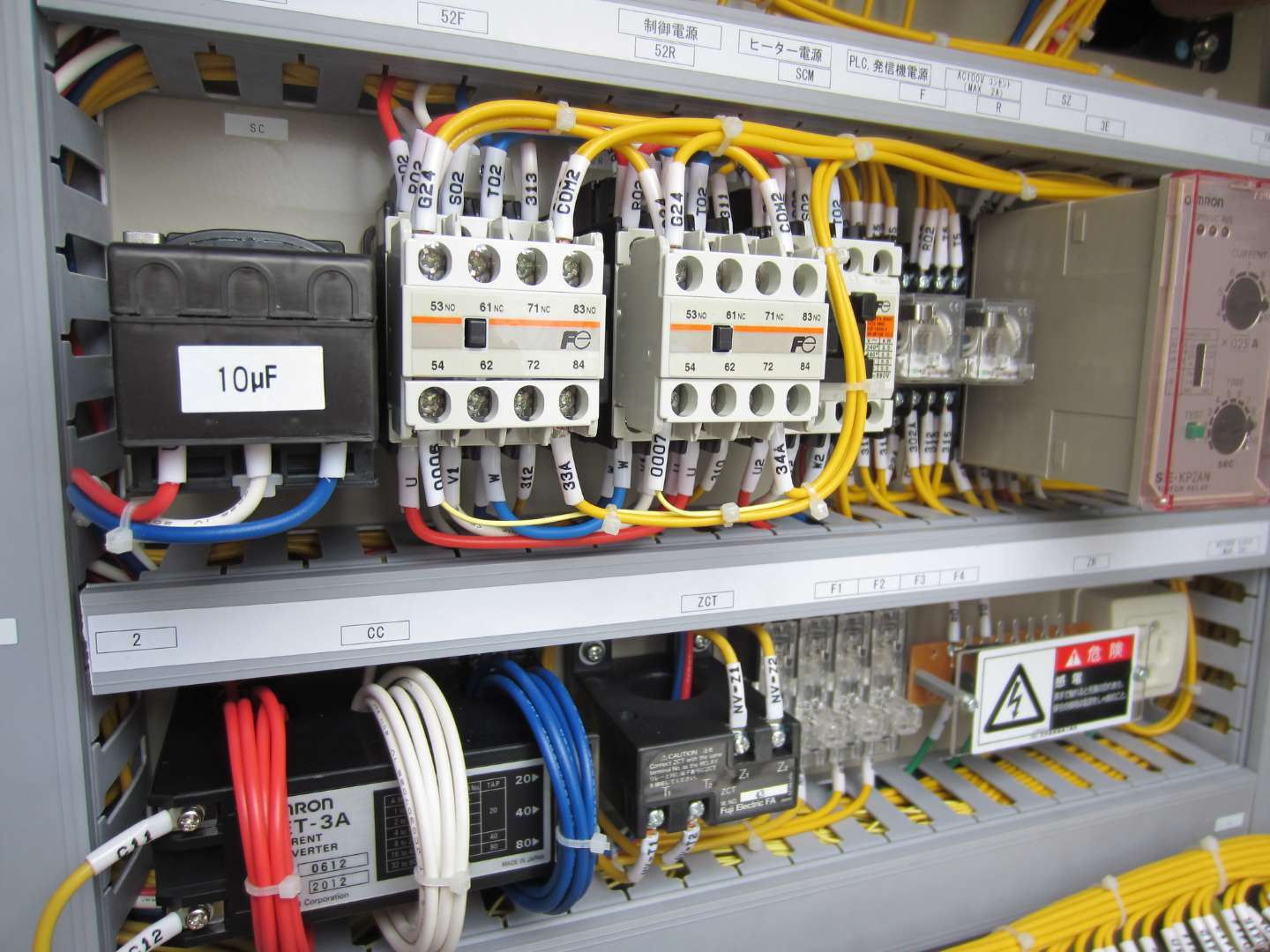

・内部ブレーカーと構造
内部には、電気の通り道を管理する「ブレーカー」が整然と並んでいます。ここでの主な役割は、もし機械の故障などで過剰な電流が流れた際に、瞬時に電気を遮断して火災や設備の破損を防ぐことです。また、動力盤には「電磁開閉器」という、大きな電流を安全にオン・オフするための装置が組み込まれていることも多く、機械の自動運転や遠隔制御を支える重要なシステムとしての機能を持っています。
・動力盤内の表示記号
現場の図面や動力盤の扉の裏には、各スイッチがどの機械に対応しているかを示す記号が記載されています。例えば「AC」はエアコン（空調設備）、「P」は水を送るポンプなど、アルファベットの略称を使うのが一般的です。これらの記号を正しく読み解くことで、万が一のトラブル時や追加の電気工事を行う際にも、迷わず迅速に対応することが可能になります。専門知識を持つ作業員が効率的にメンテナンスを行うための共通言語のような役割を果たしています。

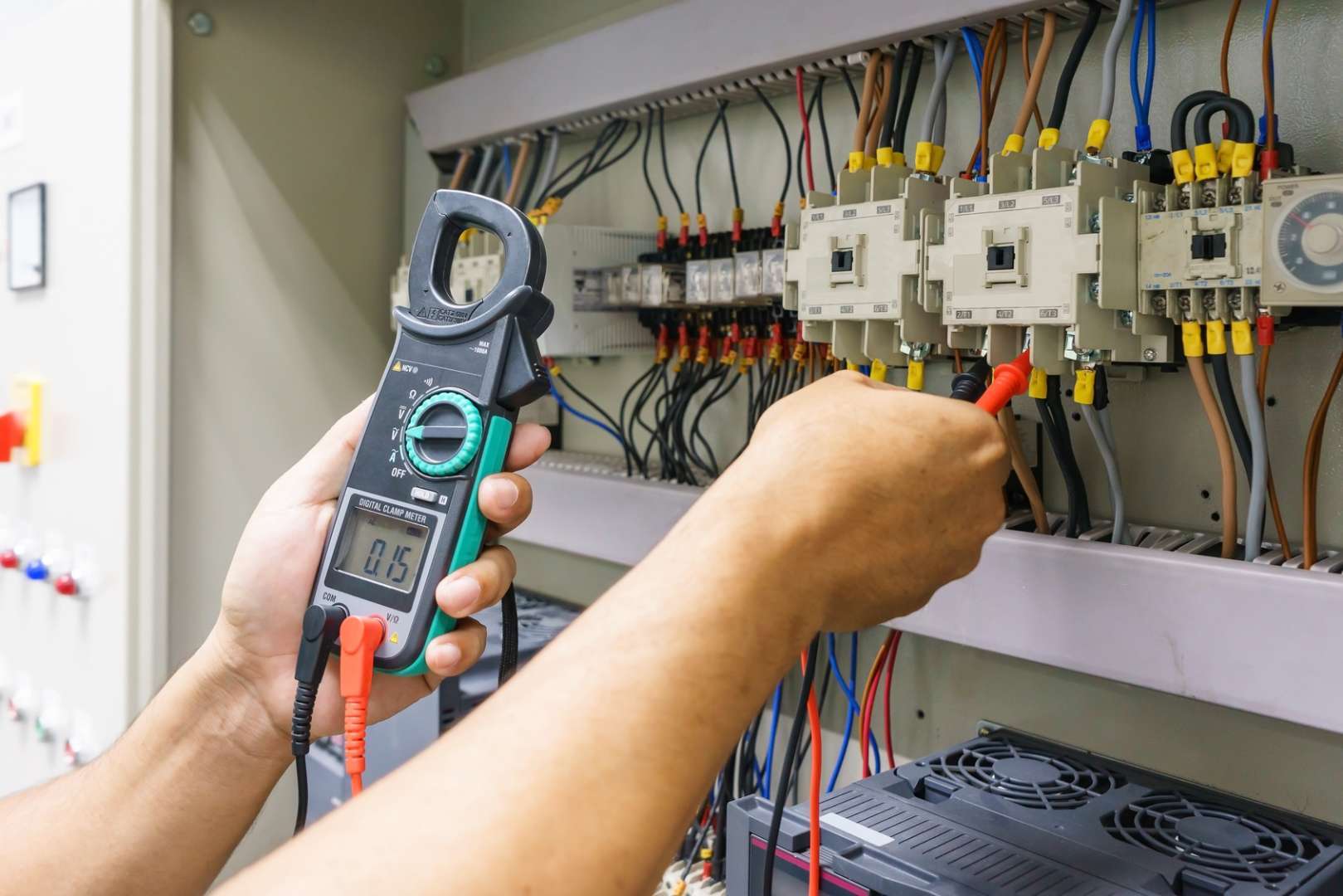

■動力盤と分電盤の違い
分電盤と動力盤は、どちらも電気を配るための設備ですが、使う「電気のパワー」に大きな違いがあります。一般家庭やオフィスの照明で使う電気と、工場の機械を回すための電気は性質が異なるため、別々の箱で管理されているからです。現場でこれらを見分けることは、適切なメンテナンスや追加の工事を行うための第一歩となります。それぞれの特徴を整理して理解を深めていきましょう。
・電灯盤と動力盤の記号
図面や現場のラベルでは、分電盤（電灯盤）を「L」や「B」、動力盤を「P」という記号で呼び分けることがよくあります。これは、接続される負荷（電気を使う機器）の種類をひと目で判別するためです。分電盤は主に100Vの電圧を扱い、照明やコンセントといった身近な機器に電気を届けます。
一方、動力盤はより強いパワーを持つ200Vの電圧で、エレベーターや空調設備などの大型設備を動かします。このように、記号や名前を使い分けることで電気工事の作業ミスを防ぎ、建物全体の安全な電力供給システムを維持しているのです。
・動力制御盤との違い
動力盤と名前が似ている「動力制御盤」についても触れておきましょう。動力盤はあくまで電気を小分けにして各機器へ届ける役割ですが、動力制御盤はその電気を使って機械を「どう動かすか」を細かくコントロールする機能を持っています。
例えば、タンクの水位に合わせてポンプを自動で動かしたり、決まった時間に機械を停止させたりするような仕組みが備わっています。中にはコンピューターのような精密な電子回路が入っていることもあり、単に電気を配るだけの動力盤よりも複雑な構造をしているのが特徴です。現場では、単に電源を送るだけなのか、それとも機械の動作まで管理するのかによって、設置する盤の種類を慎重に選ぶ必要があります。
■まとめ
今回は、電気設備の現場で非常によく似た名前を持つ「動力盤」と「分電盤」の違いについて解説しました。
大きな違いは、それぞれの盤が供給する電気のパワー（電圧）と、その先につながっている機器の種類です。分電盤は主に100Vの電気を扱い、オフィスや家庭にある照明やコンセントなどの身近な設備へ電力を分配します。一方で動力盤は、3相200Vという強い電気を扱い、エレベーターや空調設備、工場の大型機械を動かすための専用の設備となっています。
また、図面や現場の表示では、電灯用の分電盤を「L」、動力用の盤を「P」といった記号で区別することも、ミスを防ぐための重要なポイントです。さらに、単に電気を配るだけでなく、機械の動作を細かくコントロールする「動力制御盤」との違いを理解しておくことで、トラブル時の対応や点検作業をより安全かつスムーズに進めることができます。
建物全体の電力を安定して維持するためには、これらの盤の役割を正しく把握し、適切なメンテナンスを行うことが必須です。現場の安全を守るためにも、それぞれの特徴をしっかりと整理しておきましょう。
